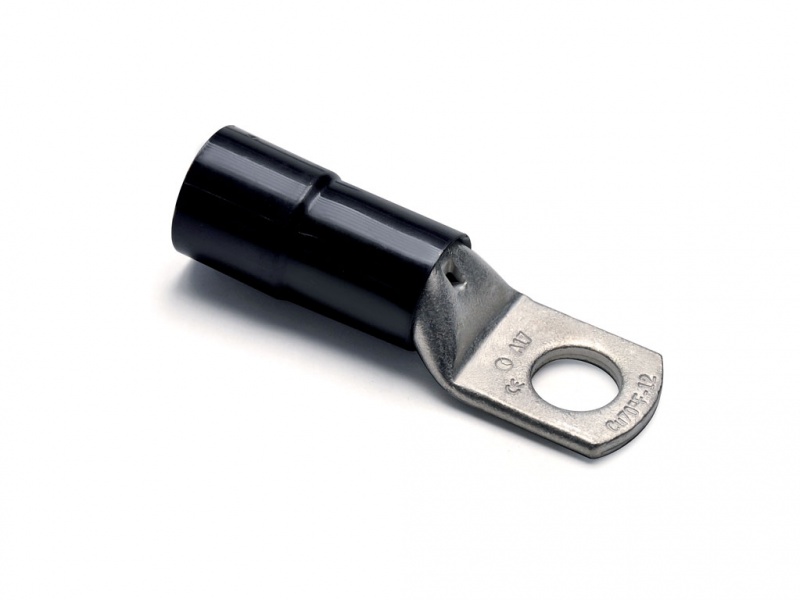

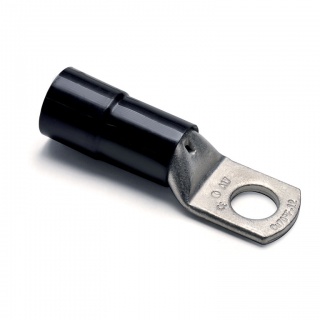

Кабельные наконечники из медной трубки изолированные полиамидом для особо гибких кабелей
Артикул ANE-M Fine Stranded
Кабельные наконечники из медной трубки с изоляцией из полиамида PA6.6 для особо гибких кабелей
Данные наконечники предназначены для установки на особо гибкие кабели, где из-за меньшего размера жилы и увеличения количества проводников общее сечение кабеля повышается, и использование стандартных наконечников затруднительно.
Кабельные наконечники серии ANE-M производятся из трубки, тянутой из чистой катодной меди, после штамповки они обязательно проходят термообработку и покрываются оловом. Внутренняя часть изолятора, выполненного из полиамида марки PA6.6, имеет форму раструба, что помогает полностью заправить все жилы проводника в наконечник. При использовании изолированного наконечника нет необходимости в дополнительном изолировании термоусадочной трубкой и т.п. Кроме того, изолятор защищает кабель от поломки в месте входа в наконечник.
Наконечники данной серии имеют изоляторы черного цвета. Однако, они могут быть выполнены и в других цветах по заказу. Для достижения наилучшей электрической проводимости и механической прочности мы рекомендуем обжимать наконечники этой серии инструментом и матрицами, специально разработанными Cembre для них.
ТАБЛИЦА ПАРАМЕТРОВ ПРОВОДНИКОВ В СООТВЕТСТВИИ С IEC 60228:2004-11
Класс 5
|
Номинальное сечение, мм2 |
Максимальный диаметр жил в проводе, мм |
Максимальное сопротивление проводника при 20 °C |
|
|
Стандартный провод [Ω/км] |
Экранированный провод [Ω/км] |
||
|
0,5 |
0,21 |
39 |
40,1 |
|
0,75 |
0,21 |
26 |
26,7 |
|
1 |
0,21 |
19,5 |
20 |
|
1,5 |
0,26 |
13,3 |
13,7 |
|
2,5 |
0,26 |
7,98 |
8,21 |
|
4 |
0,31 |
4,95 |
5,09 |
|
6 |
0,31 |
3,3 |
3,39 |
|
10 |
0,41 |
1,91 |
1,95 |
|
16 |
0,41 |
1,21 |
1,24 |
|
25 |
0,41 |
0,78 |
0,795 |
|
35 |
0,41 |
0,554 |
0,565 |
|
50 |
0,41 |
0,386 |
0,393 |
|
70 |
0,51 |
0,272 |
0,277 |
|
95 |
0,51 |
0,206 |
0,21 |
|
120 |
0,51 |
0,161 |
0,164 |
|
150 |
0,51 |
0,129 |
0,132 |
|
185 |
0,51 |
0,106 |
0,108 |
|
240 |
0,51 |
0,08 |
0,081 |
|
300 |
0,51 |
0,064 |
0,065 |
|
400 |
0,51 |
0,048 |
0,049 |
|
500 |
0,61 |
0,038 |
0,039 |
|
630 |
0,61 |
0,028 |
0,029 |
Класс 6
|
Номинальное сечение, мм2 |
Максимальный диаметр жил в проводе, мм |
Максимальное сопротивление проводника при 20 °C |
|
|
Стандартный провод [Ω/км] |
Экранированный провод [Ω/км] |
||
|
0,5 |
0,16 |
39 |
40,1 |
|
0,75 |
0,16 |
26 |
26,7 |
|
1 |
0,16 |
19,5 |
20 |
|
1,5 |
0,16 |
13,3 |
13,7 |
|
2,5 |
0,16 |
7,98 |
8,21 |
|
4 |
0,16 |
4,95 |
5,09 |
|
6 |
0,21 |
3,3 |
3,39 |
|
10 |
0,21 |
1,91 |
1,95 |
|
16 |
0,21 |
1,21 |
1,24 |
|
25 |
0,21 |
0,78 |
0,795 |
|
35 |
0,21 |
0,554 |
0,565 |
|
50 |
0,31 |
0,386 |
0,393 |
|
70 |
0,31 |
0,272 |
0,277 |
|
95 |
0,31 |
0,206 |
0,21 |
|
120 |
0,31 |
0,161 |
0,164 |
|
150 |
0,31 |
0,129 |
0,132 |
|
185 |
0,41 |
0,106 |
0,108 |
|
240 |
0,41 |
0,08 |
0,081 |
|
300 |
0,41 |
0,064 |
0,065 |
Технические данные
| Легкая вставка проводника | да |
| Мин. температура эксплуатации | -20 °C |
| Макс. температура эксплуатации | 115 °C |
| Макс. температура эксплуатации (кратковременно) | 130 °C |
| Содержание галогенов | Отсутствуют |
| Типоразмер | Кольцевая клемма |
| Материал клеммы | Катодная медь |
| Покрытие | Гальваническое лужение |
| Материал изоляции (полностью усилен) | Полиамид РА6.6 |

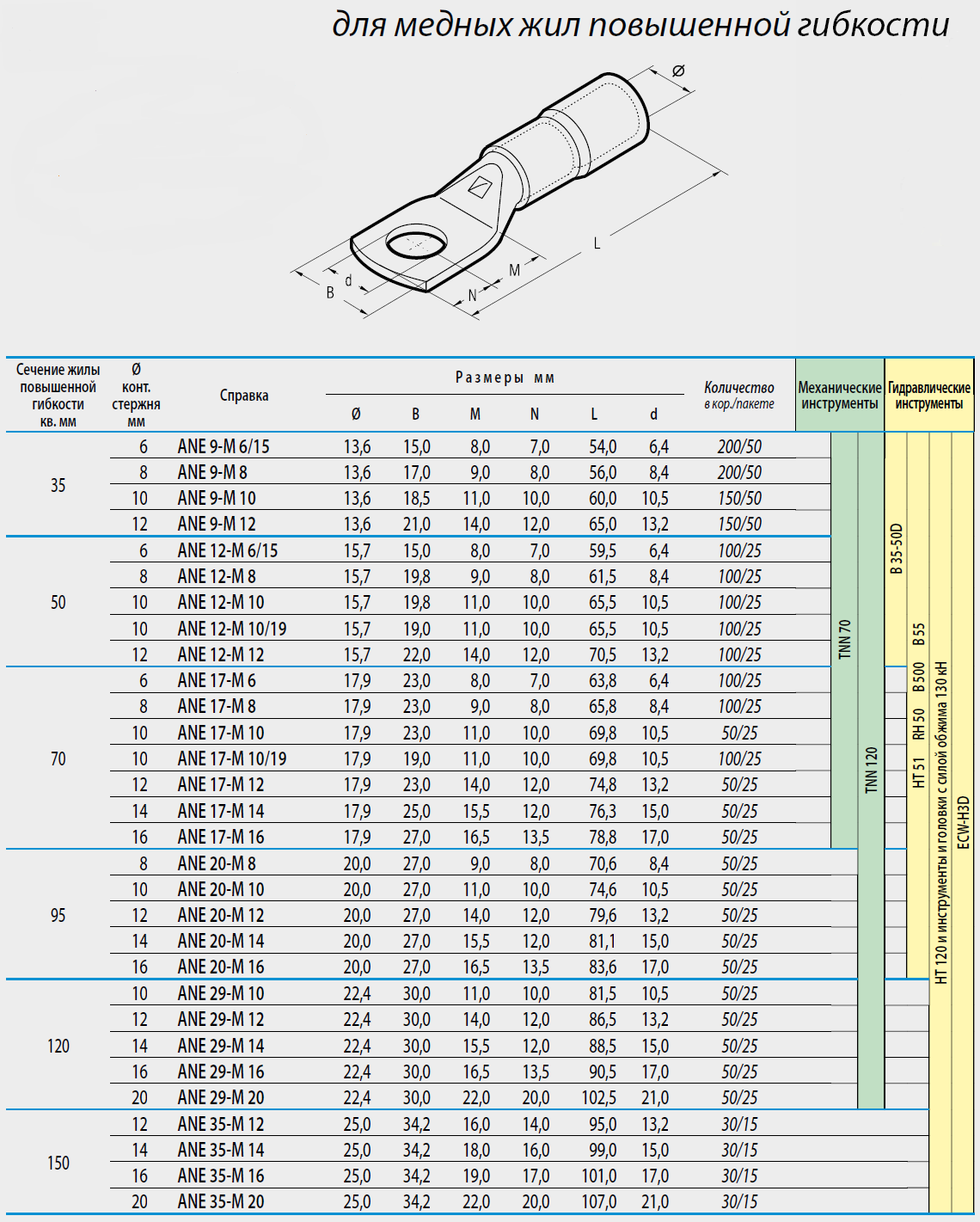

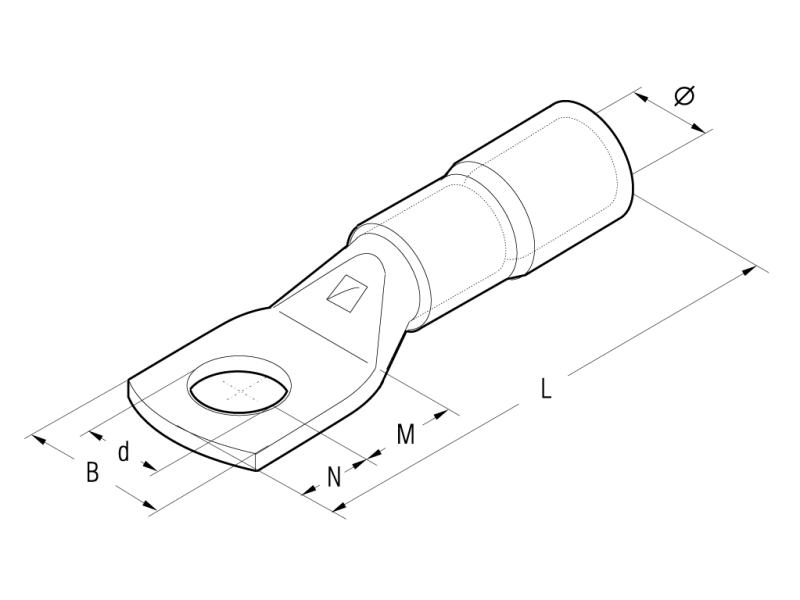

Типоразмеры
