КАБЕЛЬНЫЕ НАКОНЕЧНИКИ ИЗ ТРУБКИ ДЛЯ ОСОБО ГИБКИХ КАБЕЛЕЙ
Артикул A-M

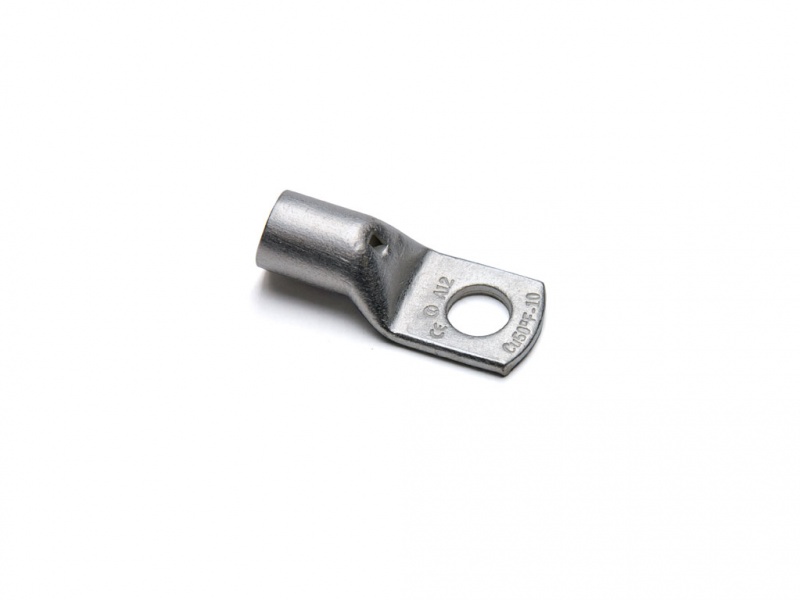

Кабельные наконечники из трубки для подключения особо гибких кабелей
Данные наконечники особенно рекомендуются к использованию с особо гибкими кабелями, применямыми, например, в сварочных аппаратах, промышленном оборудовании и т.п.
Серия A-M разработана для монтажа щитов и шкафов.
Разъемы серии А-М изготовлены из трубки из катодной меди и облужены. Сечение и основные размеры наконечника выбраны таким образом, чтобы оптимизировать механическую прочность и электропроводность. Наконечники отжигаются после штамповки для получения требуемой эластичности и покрываются оловом для предотвращения окисления.
Наконечники имеют инспекционное отверстие для контроля полноты вставки проводника.
Обжимная часть наконечника имеет фаску, облегчающую введение проводника, а длина ее подобрана таким образом, чтобы можно было удобно разместить положение обжимного инструмента. На контактной части нанесена маркировка логотипа Cembre и артикул наконечника.
ТАБЛИЦА ПАРАМЕТРОВ ПРОВОДНИКОВ В СООТВЕТСТВИИ С IEC 60228:2004-11
Класс 5
|
Номинальное сечение, мм2 |
Максимальный диаметр жил в проводе, мм |
Максимальное сопротивление проводника при 20 °C |
|
|
Стандартный провод [Ω/км] |
Экранированный провод [Ω/км] |
||
|
0,5 |
0,21 |
39 |
40,1 |
|
0,75 |
0,21 |
26 |
26,7 |
|
1 |
0,21 |
19,5 |
20 |
|
1,5 |
0,26 |
13,3 |
13,7 |
|
2,5 |
0,26 |
7,98 |
8,21 |
|
4 |
0,31 |
4,95 |
5,09 |
|
6 |
0,31 |
3,3 |
3,39 |
|
10 |
0,41 |
1,91 |
1,95 |
|
16 |
0,41 |
1,21 |
1,24 |
|
25 |
0,41 |
0,78 |
0,795 |
|
35 |
0,41 |
0,554 |
0,565 |
|
50 |
0,41 |
0,386 |
0,393 |
|
70 |
0,51 |
0,272 |
0,277 |
|
95 |
0,51 |
0,206 |
0,21 |
|
120 |
0,51 |
0,161 |
0,164 |
|
150 |
0,51 |
0,129 |
0,132 |
|
185 |
0,51 |
0,106 |
0,108 |
|
240 |
0,51 |
0,08 |
0,081 |
|
300 |
0,51 |
0,064 |
0,065 |
|
400 |
0,51 |
0,048 |
0,049 |
|
500 |
0,61 |
0,038 |
0,039 |
|
630 |
0,61 |
0,028 |
0,029 |
Класс 6
|
Номинальное сечение, мм2 |
Максимальный диаметр жил в проводе, мм |
Максимальное сопротивление проводника при 20 °C |
|
|
Стандартный провод [Ω/км] |
Экранированный провод [Ω/км] |
||
|
0,5 |
0,16 |
39 |
40,1 |
|
0,75 |
0,16 |
26 |
26,7 |
|
1 |
0,16 |
19,5 |
20 |
|
1,5 |
0,16 |
13,3 |
13,7 |
|
2,5 |
0,16 |
7,98 |
8,21 |
|
4 |
0,16 |
4,95 |
5,09 |
|
6 |
0,21 |
3,3 |
3,39 |
|
10 |
0,21 |
1,91 |
1,95 |
|
16 |
0,21 |
1,21 |
1,24 |
|
25 |
0,21 |
0,78 |
0,795 |
|
35 |
0,21 |
0,554 |
0,565 |
|
50 |
0,31 |
0,386 |
0,393 |
|
70 |
0,31 |
0,272 |
0,277 |
|
95 |
0,31 |
0,206 |
0,21 |
|
120 |
0,31 |
0,161 |
0,164 |
|
150 |
0,31 |
0,129 |
0,132 |
|
185 |
0,41 |
0,106 |
0,108 |
|
240 |
0,41 |
0,08 |
0,081 |
|
300 |
0,41 |
0,064 |
0,065 |
Технические данные
| Материал наконечника | Катодная медь |
| Покрытие | Гальваническое лужение |

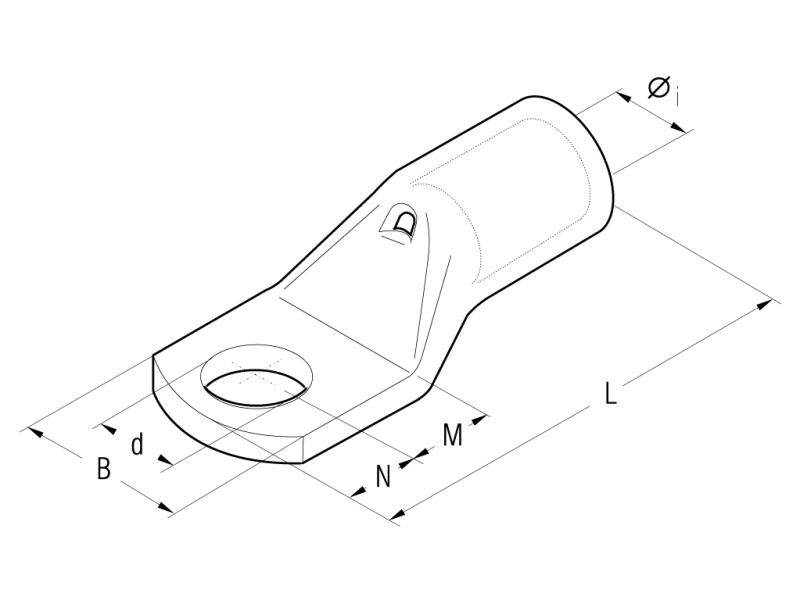

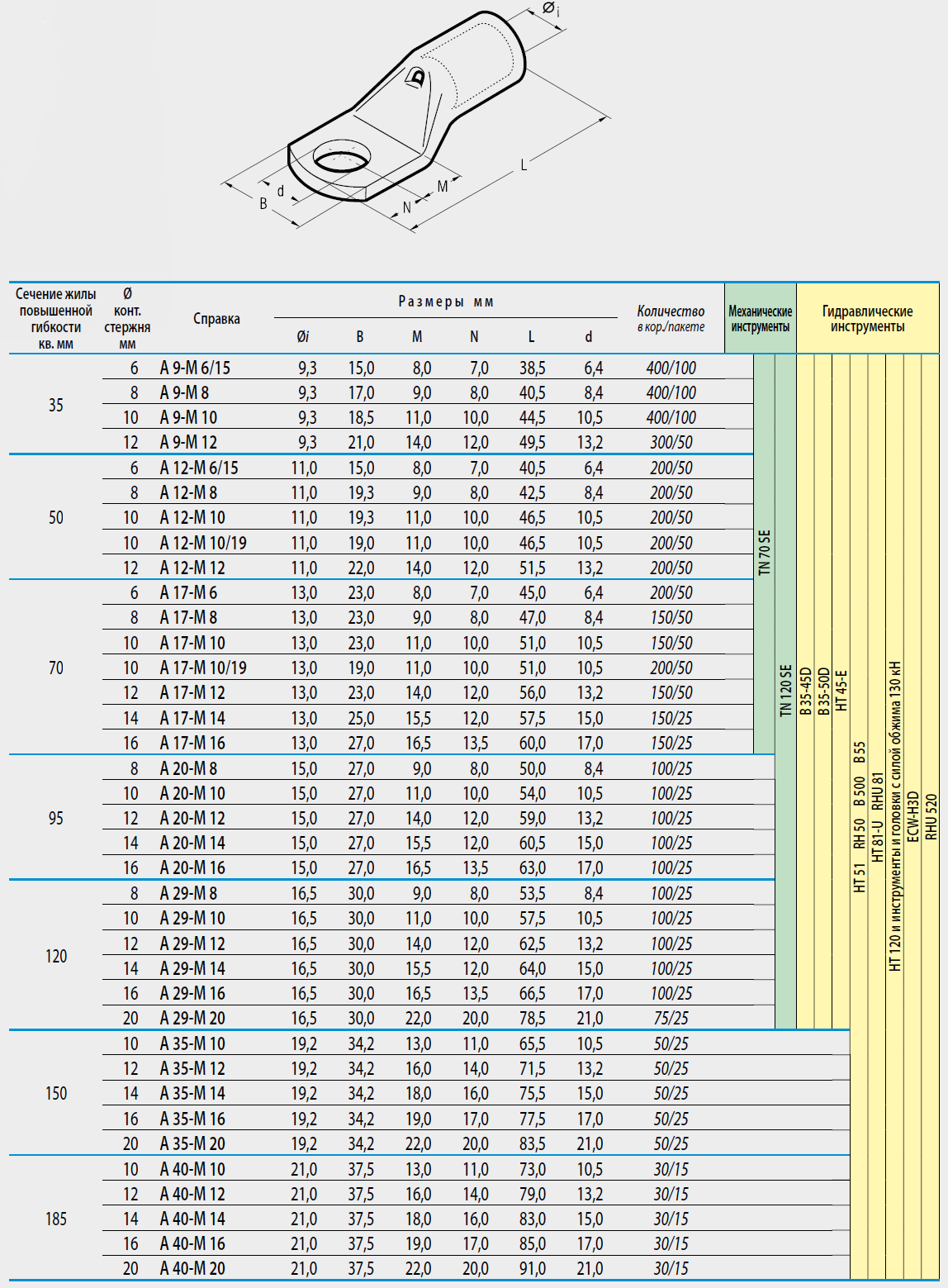

Типоразмеры
